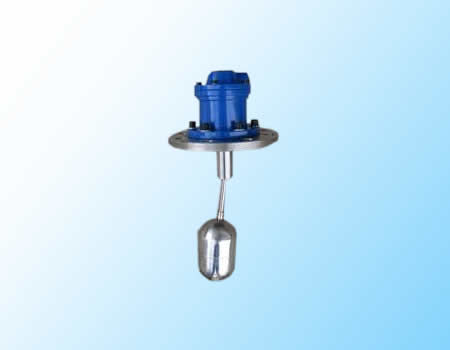

UQK-01-C型船用浮球開關
船用浮球開關材質多為不銹鋼，鋁合金等耐腐蝕金屬加工制作而成，對海水的侵蝕、介質的侵泡都有一定的承受能力，所以在化工部門的過程儲罐，海洋船舶的水柜、油箱，艙室的液位測量與控制等廣為應用。
一，用 途
UQK-01,02,03-C型船用浮球液位控制器屬于兩位式物位儀表，適用于對銅，鋁，不銹鋼等材料不起腐蝕作用的容器內夜的控制。當液位到達高，低級限位置時，控制器輸出觸電開關信號，實現液位的報警或啟停電泵。可廣泛應用于石油，化工等工業部門中。UQK-01,02,03-C型應用于海洋船舶中。
二，主要技術指標
|
開關結構
|
單點兩位式 SPDT
|
|
觸點容量
|
SPDT AC;220/10A DC125V/0.6A SPDT AC;380/15A DC24V/0.5A
|
|
介質比重
|
≥0.85
|
|
介質溫度
|
≤200℃
|
|
工作壓力
|
1.0MPa
|
|
防爆等級
|
|
EXdIIBT3～T4
|
|
防護等級
|
IP65
|
|
|
|
|
|
|
三，結構原理
控制器由浮球組件與轉換機兩部分組成。當被測液位變化時，浮球隨之上下移動，使連桿端部的磁鋼做相反方向移動。到達液位兩個控制點時，通過同級性磁力的排斥作用，是轉換機構中的磁鋼迅速被排斥到另一邊，使微動開關接通或斷開，輸出開關信號，用以實現報警或自動控制。
控制器結構，工作原理圖見次頁。
四，使用須知
1.被控制介質中，不應含有導磁雜質。
2.被控介質的液面波動頻率及幅值不能太大。
3.UQK-03-C型控制器浮球直徑若大于法蘭孔徑時，容器蓋必修是可以拆卸的。
五、選型標記
|
UQK-
|
測量形式
|
安裝形式
|
檢驗裝置
|
防爆要求
|
船用型
|
|
|
01
|
無極不可調
|
側裝
|
|
|
C
|
|
02
|
有極可調
|
側裝
|
|
03
|
無極可調
|
頂裝
|
|
651
|
不可調
|
側裝
|
|
652
|
可調
|
頂裝
|
|
652S
|
干簧式
|
頂裝
|
|
652R
|
干簧式
|
頂裝
|
|
|
|
帶自檢
|
Z
|
|
不帶自檢
|
忽略
|
|
|
防爆型
|
B
|
|
不防爆
|
忽略
|
六，定貨須知
請注明型號，規格法蘭規格，如無特殊要求，將按廠家標準法蘭供貨
UQK-01\02\03-C示意圖
生產廠家：遼陽金生儀表有限公司
電 話：0419-2124208
|
