料位計生產廠家----遼陽金生儀表有限公司，批量生產重錘式料位計、阻移式料位計、射頻導納料位計、阻旋式料位計、高溫料位計等多種規格型號料位計產品。生產能力每年數萬臺件，廣泛應用于石油、化工、冶金、電力、建材、鋼鐵、制藥等行業領域。
遼陽金生儀表有限公司具備完整的生產設備、檢驗設備，先進的管理水平，所有生產進、銷、存全過程均按ISO9001質量體系要求，嚴把進貨、生產、檢驗、銷售等環節，確保交付的產品百分之百滿足顧客的要求，因此具有圓滿履行合同的能力。公司下設銷售部、供應部、質檢部、生產部、財務部、公司辦公室等部門。本公司具有獨立的訂立合同的權力、生產權力及銷售權力，并具有獨立的產品進出口經營權。產品遠銷美國及東南亞、東歐、中東等一些國家和地區。本公司為總經理負責制，下設生產部、技術開發部、財務部、供應部、銷售部、公司辦公室等部門，其中生產部下轄電氣儀表車間、機械儀表車間、機械加工車間、鉗工車間等，供應部下轄倉庫，公司辦公室下轄資料室等。其中質檢部為ISO9001質量體系的歸口管理部門。
我公司具有較完善的機械加工設備及檢驗設備，主要機械加工設備有數控車床、普通車床、銑床、刨床、搖臂鉆床、臺式鉆床、氬弧焊機、等離子切割機等，檢驗設備有示波器、晶體管特性圖示儀、標準浮球壓力計、耐壓/絕緣電阻測試儀、精電阻、電阻箱、穩壓電源、仿真器、編程器、試壓泵等，并有多種自制檢驗設備。
一、 概述

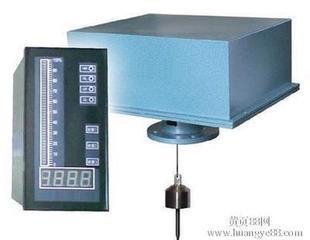

ULZC型重錘料位計可用來測量粉狀、顆粒狀及塊狀固體物料料倉的料位，使用戶可靠地掌握料倉中的料位。
料位計由傳感器及控制顯示儀表構成，傳感器的設計吸收了國內外同類產品的優點，其獨特的結構與傳動方式使以往許多其它形式的重錘料位計經常出現的毛病都得以克服，做到運行可靠、維護量小、應用面廣。
控制顯示器采用了16位單片機，由程序控制傳感器的整個探測過程的動作并檢測其信號，進行計算，在面板上的顯示窗口顯示料位數字，并有相應的4-20mA模擬電流信號輸出，測量可定時自動進行，也可手動測量。
顯示控制器（二次表見圖2），安裝方式：立式盤裝。
圖2
二、主要技術指標
1. 傳感器
測量范圍：0～40m（特殊規格可協商）
測量精度：±3cm
重復性： ±1％
分辨率： ±3cm
探測速度：0.15m/s
測量帶： φ2不銹鋼鋼絲繩
重錘重量：5Kg
2.控制顯示儀表
電源電壓：220VAC±10％ 50Hz±1Hz
功 耗： 靜止時 5W 運動時 55W
一次表二次表環境溫度：-30℃～+60℃ 測量溫度：600℃
數字顯示：0.00～40..00（m）
電流輸出：4～20mA
輸出信號精度：±0.1％
定時時間：1～6999分鐘（或按用戶要求定）
與傳感器最大距離：0.5km
重 量：5kg
外形尺寸：高155×寬80×長135
開孔尺寸：高（150+1）×寬（75+1）
三、工作原理
安裝在料倉頂部的料位計傳感器的探測過程由控制顯示儀表發出的信號控制。傳感器由可逆電機,靈敏杠桿等組成。
當傳感器接到探測命令時：電機正轉，經減速后帶動繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使微動開關接觸，控制顯示器得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。
在此過程中，控制顯示儀表通過檢測繞線筒的轉數計算出重錘從倉底到料面間的距離，在面板上進行數字顯示，并在后面板端子上輸出4~20mA電流信號。
|
