 概述
UHZ型磁浮子液位計是以浮子為測量元件，通過磁鋼的磁性耦合將液位線性的傳到現場磁翻轉指標器，使指標器清晰地指示出液位的高度。液位計配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下限控制、極限報警和事故聯鎖。液位的遠傳裝置可將液位的變化線性地轉換成直流4-20mA電流信號。
液位計適用于開口或承壓容器內各種介質的液位測量、控制。整機由不銹鋼制成，故可用于有腐蝕、有毒、易燃、易爆等場所。
儀表型號
|
UHZ-
|
□ □ □ □ □ □ □
|
符號意義
|
|
基本型及頂裝型（頂裝或地下槽型加符號D表示）
|
0
|
|
現場模擬顯示
|
|
1
|
|
模擬顯示，帶上限報警
|
|
2
|
|
模擬顯示，帶下限報警
|
|
3
|
|
模擬顯示，帶上下限報警
|
|
4
|
|
模擬顯示，變送器4-2-mA輸出
|
|
5
|
|
模擬顯示，帶上限報警，變送器4-2mA輸出
|
|
6
|
|
模擬顯示，帶下限報警，變送器4-2mA輸出
|
|
7
|
|
模擬顯示，帶上下限報警，變送器4-2mA輸出
|
|
工作壓力
|
|
P0
|
|
常壓（開口容器）
|
|
P1
|
|
1.0MPa
|
|
P2
|
|
1.6MPa
|
|
P3
|
|
2.5MPa
|
|
P4
|
|
4.0MPa
|
|
|
P5
|
|
6.3MPa
|
|
|
P6
|
|
10.0MPa
|
|
|
P7
|
|
16.0MPa
|
|
|
P8
|
|
20.0MPa
|
|
介質密度
|
|
ρ
|
|
g/cm3具體數值
|
|
介質溫度
|
|
T
|
|
℃具體數值
|
|
保溫夾套
|
|
W
|
|
帶保溫夾套1Gr18NI9Ti
|
|
防 爆
|
|
d
|
|
隔爆型ExdII BT4
|
|
測量范圍
|
|
L
|
500
|
|
選擇舉例
|
|
基本型
UHZ-
|
0-P1-0.86℃80℃帶保溫夾套，測量范圍2500mm。
|
|

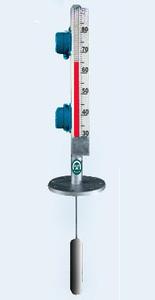

頂裝
UHZ-D-
|
7-P0-0.8℃60℃，防爆（隔爆）型測量范圍2000mm。
|
技術參數（基本型）
量范圍：500～6000mm范圍內任意選擇
標誤差：±10mm
質密度：≥0.45g/cm3
質溫度：-80～200℃
作壓力：PN1.0、1.6、2.5、4.0MPa。
質粘度：≤150cP
液材質：1Cr18Ni9Ti不銹鋼。
接法蘭：PN≤2.5MPa JB/T81-94
PN≥4.0MPa JB/T82.2-94
DN20、凸面法蘭
污接管：G1/2(內)
溫夾套接頭：G1/2內螺紋，耐壓＜0.3Mpa
置型
量范圍：500-3000(mm)
標誤差：±10mm
質密度：≥0.45g/cm3(上角標)
質溫度：-80～200℃
作壓力：PN1.0、1.6、2.5、4.0Mpa
質粘度：≤150cP
液材質：1Cr18Ni9Ti不銹鋼
接法蘭：PN 1.6 DN150 JB/T81-94
遠傳裝置
報警器
點容量：24V 0.2A
出形式：常開、常閉開關信號
作壽命：＞105次
電電源：DC24V
境溫度：-40～60℃
線 口：M20×1.5(內)
傳量程：0～6000mm。
度：±10mm。
載電阻：500Ω(在24VDC供電時)。
電電源：DC 24V。
境溫度：-40～60℃
線 口：M20×1.5(內)
爆形式：隔爆型ExdIIBT4
工作原理：
Z型磁浮子液位計是由基本型、液位報警器和液位遠傳裝置三部分組成。
型是按阿基米德定理和磁性材料磁力線耦合性質造成。根據上述原理，將液位的變化線性地傳遞給磁翻轉液位指示器，從而達到測量和顯示液位的目的。
報警器是根據磁鋼特性，通過觸點開關，使液位報警器觸點按液位的給定值動作，從而達到液位的控制、報警和事故聯鎖的目的。

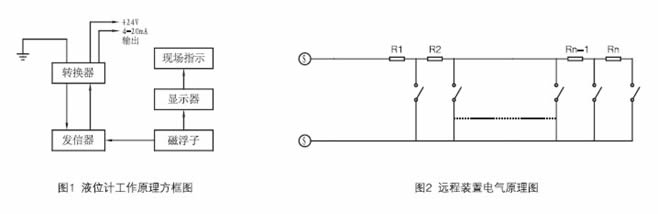

液位遠傳裝置亦是根據磁鋼特性通過干簧管組及轉換器將液位的變化轉換成4～20mA標準信號，進行遠傳實現液位的測量、記錄和控制。如圖1、2所示
結構及安裝尺寸

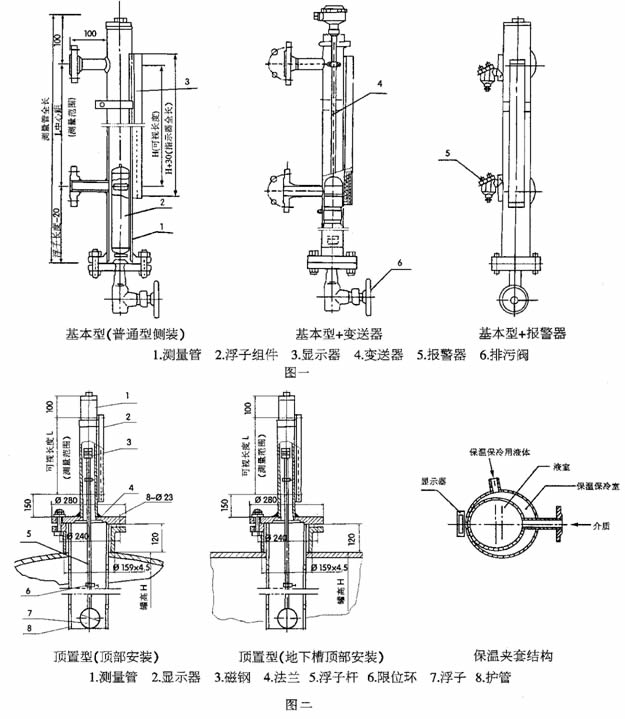

UHZ系列磁浮子液位計按其功能可分為：基本型（現場指示型）、帶上、下限報警器型及變送器型三種。如圖一所示。頂部安裝或地下槽頂部安裝如圖二所示。按其參數來分有：基本型、高溫型，高壓型，防腐型、防霜型及保溫夾套型。
訂貨須知
用戶訂貨時應按選型填寫磁浮子液位計型號并注明法蘭標準、測量范圍及對液位計的防腐蝕性要求。用戶如有特殊要求，請訂貨時說明。
|
