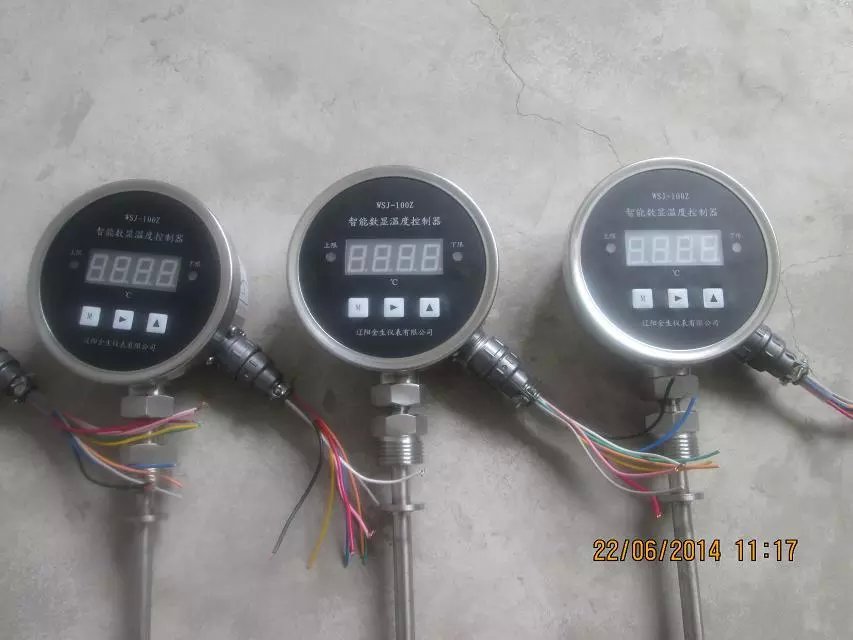

WSJ-100\150Z型智能溫度繼電器是一種用于測量各種液體、氣體及蒸氣的溫度，并將溫度信號轉換成標準信號，進行自動控制與安全保護的儀表。
該儀表結構采用壓阻元件大規模集成電路和單片機技術及新穎的薄膜按鍵，因而該產品具有抗干擾能力強，密封性能好，精度高，量程寬，數字顯示壓力值及輸出控制功能。調節方便，無機械磨損，無泄漏等特點。不用配
置二次儀表就可實現自動測量和控制。該儀表的各項性能指標達到了國內外同類產品的先進水平。
（1） 性能參數：
量 程：0～450℃
環境溫度：-40～85℃
供電電源：AC220V、DC24V
設定范圍：可全量程設定
精 度：≤0.5
長期穩定性：0.2%FS年
輸出信號：4～20mA
報警輸出：上限報警、下限報警
輸出觸點容量：AC250V、3A
（2） 特點
1、2、點可全量程設定、設定調節方便；不用配置二次儀表就可以實現自動測量和控制；
控制精度高；
1、2、點輸出觸點均有常開狀態及輸出狀態指示；
（3） 面板功能（見圖一）
①報警指示燈：當1、2、繼電器吸合時該指示燈亮。
②溫度顯示窗：顯示溫度值。圖一
 ③報警設定：■ 鍵為設置鍵、▼鍵為移位鍵、▲鍵為加一鍵。
如密碼輸入出錯，請等待2分鐘待恢復測狀態后重新輸入密
按■鍵進入功能設定狀態。顯示0555按移位鍵▼到最低位，按加一鍵▲使顯示0556（進入設定密碼）。按■進入報警點設置并顯示—On1為上限報警設置。—On2為下限報警(其余無用) 。按▼鍵顯示原設定值。使用▼與▲將數值設定到需要設定的報警值。上限報警為當測量值大于設定值時繼電器吸合，報警輸出。小于設定值時繼電器斷開。下限報警為測量值小于設定值時繼電器吸合，報警輸出。大于設定值時繼電器斷開。報警輸出。繼續按■鍵返回到測量狀態。保存設定數據  。如果沒有按到最后保存，這一步所有的設置數據將不被保存。在設定過程中如果超過2分鐘沒有按動三個設置鍵中的一個將自動返回到測量狀態。
  按▼為移位鍵，每按一次此鍵閃爍位，右移一位，1—4循環。 按▲為加一鍵，每按一次此鍵閃爍位加一，0—9循環。
（4）使用方法
①將WSJ-100Z智能溫度繼電器連接電纜（接線見圖二）接好后，再檢查電源電壓是否相符，確認無誤后可接通電源。通電預熱半小時后再進行設定調節。
③繼電器設定調節完成后，LED顯示為系統實際溫度值。當溫度值上升某繼電器設定值時，該繼電器輸出指示亮，繼電器吸合。反之，當溫度值下降時該繼電器為釋放。
電器接線圖（見圖二）
（5）訂貨須知
①訂貨時請注明產品溫度范圍及電源。
②介質有腐蝕時應注明
③帶信號遠傳輸出時應注明。
④繼電器輸出如有特殊要求時應注明。
