WSJ-1700型
智能電子溫度控制器
使用說明書
遼陽金生儀表有限公司

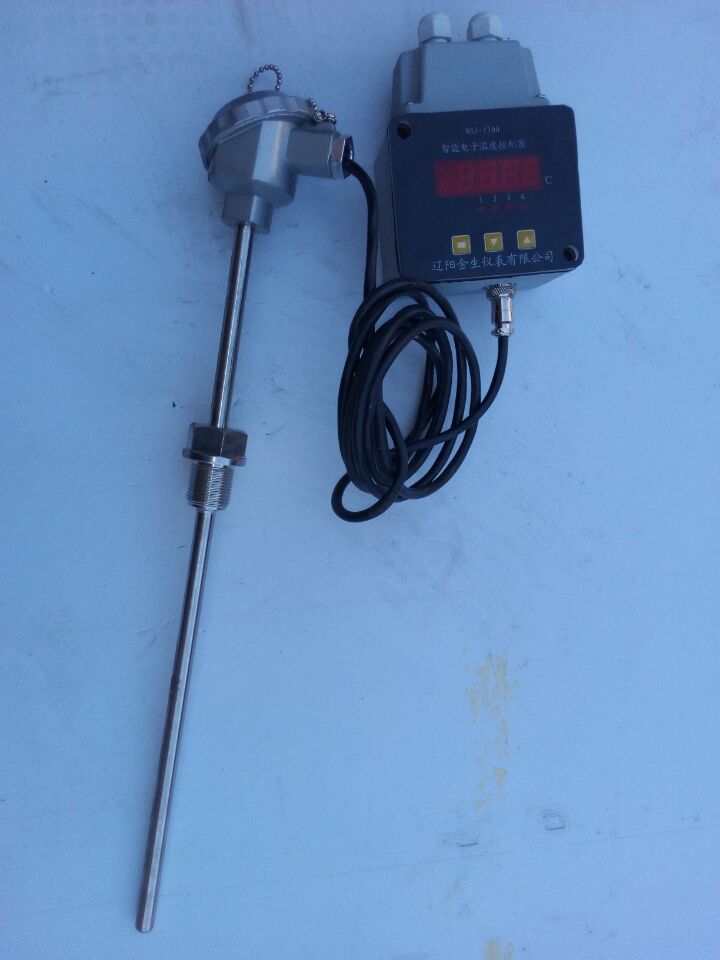

WSJ1700型數字顯示溫度控制器是一種高性能，高可靠性的智能型溫度控制儀表。用于測量各種液體、氣體及蒸氣的溫度，并將壓力信號轉換成標準信號，進行自動控制與安全保護的儀表。
一、特點
◆ 控制精度高；抗過載能力強。
◆ 濾光功能 高亮度數碼顯示。
◆ 四組常開、常閉轉換接點及輸出狀態指示。
◆ 全量程設定、設定調節方便；
◆ 不用配置二次儀表就可以實現自動測量和控制；
◆ 功率低、節能、環保。
二、性能參數：
量 程：0～500 ℃
環境溫度：-40～85℃
供電電源：AC220V、DC24V
設定范圍：1、2、3、4點可全量程設定
精 度：0.5% 1.0%
長期穩定性：0.2%FS年
輸出信號：4～20mA
輸出觸點容量：AC250V、3A
三、 面板功能（見圖一）
①報警指示燈：當1、2、3、4繼電器吸合時該指示燈亮。
②溫度顯示窗：顯示溫度值。
圖一
③報警設定：
■ 鍵為設置鍵、▼鍵為移位鍵、▲鍵為加一鍵。
如密碼輸入出錯，請等待2分鐘待恢復測狀態后重新輸入密
按■鍵進入功能設定狀態。顯示0555按移位鍵▼到最低位，按加一鍵▲使顯示0556（進入設定密碼）。按■進入報警點設置并顯示－On1為第1點報警設置,－OF1為第2點報警設置，－OF2為第3點報警設置,－On2為第4點報警設置。按▼鍵顯示原設定值。使用▼與▲將數值設定到需要設定的報警值。上限報警為當測量值大于設定值時繼電器吸合，報警輸出。小于設定值時繼電器斷開。繼續按■鍵返回到測量狀態。保存設定數據  。如果沒有按到最后保存，這一步所有的設置數據將不被保存。在設定過程中如果超過2分鐘沒有按動三個設置鍵中的一個將自動返回到測量狀態。
  按▼為移位鍵，每按一次此鍵閃爍位，右移一位，1—4循環。 按▲為加一鍵，每按一次此鍵閃爍位加一，0—9循環。
2
四、使用方法
① 將WSJ1700數字溫度控制器連接電纜（接線見圖二）接好后，再檢查電源電壓是否相符，確認無誤后可接通電源。通電預熱半小時后再進行設定調節。
② 繼電器設定調節完成后，LED顯示為系統實際溫度值。當溫度值上升某繼電器設定值時，該繼電器輸出指示亮，繼電器吸合。
電器接線圖（見圖）
五、訂貨須知
①訂貨時請注明產品溫度范圍及電源。
②介質有腐蝕時應注明。
③帶信號遠傳輸出時應注明。
④繼電器輸出如有特殊要求時應注明。
遼陽金生儀表有限公司
地址：遼陽市熊家街37-3號
聯系電話：0419-2124208
郵政編碼：111000
1
|
